一、同步带原理：

同步带是一种带齿的柔性环形皮带，同步带轮上加工有与同步带齿型相匹配的槽，依靠齿与槽的啮合来传递动力。同步带与同步带轮之间无相对滑动，所以保证了两同步带轮之间的同步。

二、运动方式：

1、 连续传动

2、 断续传动

3、 往复传动

三、同步带的特征：

1、传动准确，工作时无滑动，具有恒定的传动比：

2、传动平稳，具有缓冲、减振能力，噪声低：

3、传动效率高：

4、维护保养方便，不需润滑，维护费用低：

5、速度范围大，具有较大的功率范围，可达几瓦到几百千瓦：

6、可用于长距离传动，中心距可达10m以上：

四、同步带的优点：

1、优秀的低噪音性能（链传动的整体噪音水平比皮带传动高2~5B)

2、优秀的廷伸性能和良好的阻尼特性保障了传动的同步性

3、简单的张紧系统构造

4、同一皮带可以同时传动其他轮系辅件

五、张紧方式：

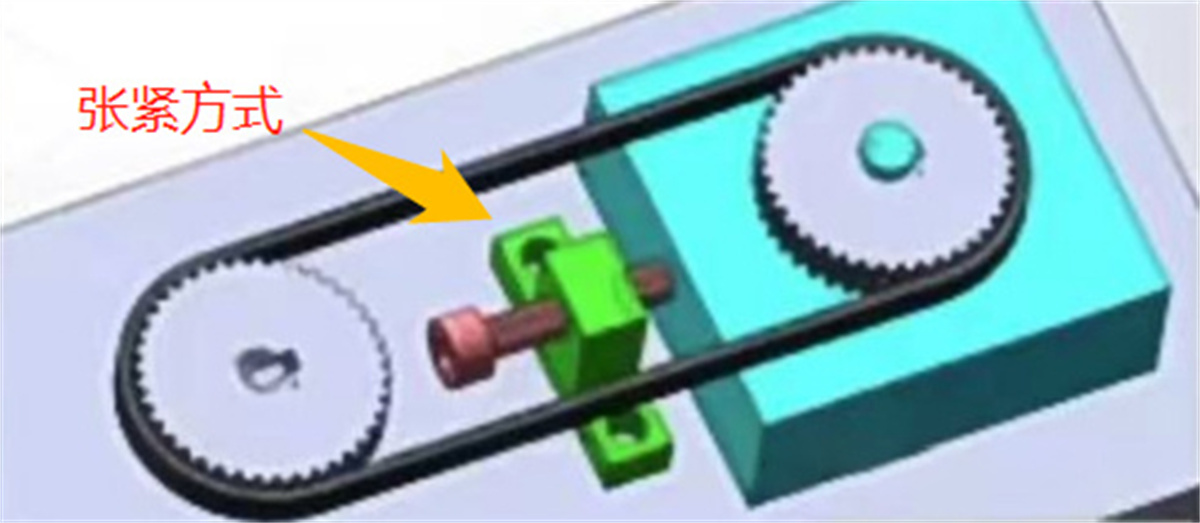

（一）、平行的张紧方式：优先选用

特点

优选的方式是纯靠两个同步带拉扯实现张紧

因为它没有外部张紧结构，同时张紧结构也非常紧凑。

这种方式的优点：在于不需要增加多余的机构，可以节省物料成本、装配成本和减少故障率。

机械的运动部件越少越稳定。

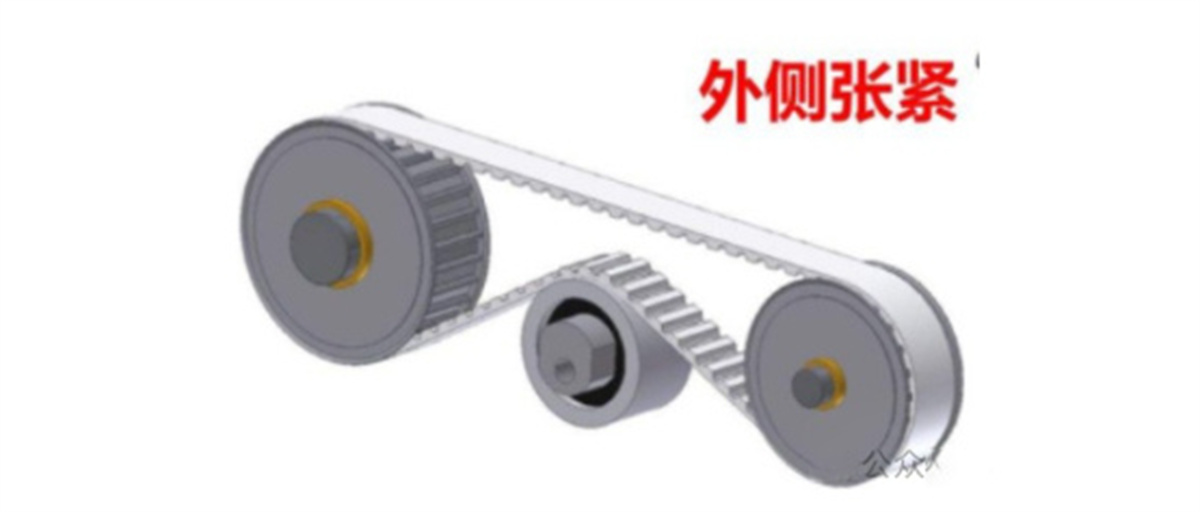

（二）、外侧张紧方式：最后选择

特点

外侧张紧不是很推荐使用的，除非在必要情况下：

1、仅适用于低速和低加速工况；

2、它容易导致磨损问题，表面的平整度、磨粉等问题，并不是厂家的重点管控对象，理论上采用滚动摩擦，实际上采用滑动摩擦和滚动摩擦的相结合方式，同步带外层表面更容易起波浪纹理，并且容易受到磨损；

3、最后，它也会增加生产和维护的成本，增加了一个运动部件，增加了隐患，因此不适合机构紧凑的工作环境。

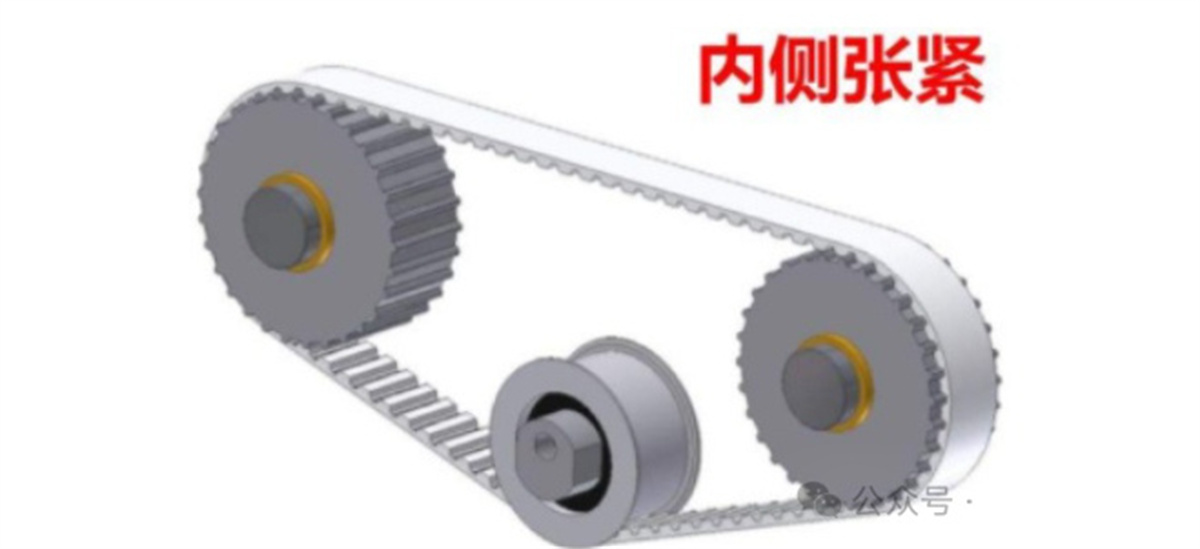

（三）、内侧张紧张紧方式：次要选择

特点

内侧张紧轮可以选择惰轮或同步轮。

然而，采用惰轮有其不足，由于齿面未经过平滑处理，会导致振动。

相比之下，使用同步轮的效果更好，但成本也更高。

此外，内侧张紧机构会使同步带突出，从而增加手臂空间，不适用于紧凑的场景。

因此，在选择内外张紧性能时，优先考虑内侧张紧轮更加专业和实用。

注意：

在机构设计中，应尽量减少使用张紧轮。因为同步带传动中的张紧轮会对其使用寿命造成一定影响。

建议将同步带张紧轮安装在传动的松边，而非紧边，以达到更好的效果。

以下4种情况需要安装张紧轮：

1、中心距无法通过主动轮和从动轮移动调整，或位置固定不能动：

2、中心距较大，引起同步带跳动：

3、改变同步带空间位置：（如避开传动路径上的某些零件）

4、满足其他设计上的需求，

五、张紧轮的作用和运用要点

(一) 、张紧轮的作用：

张紧轮在同步带传动机构中主要有以下作用：

1、在同步带轮位置无法设计成可调整的场所，作为皮带张紧的一种方法；

2、在较大速比传动中，增大小直径同步带轮与同步带之间的包角（啮合齿数）；

3、在多级传动中，增大包角、张紧同步带。

(二) 、运用要点：

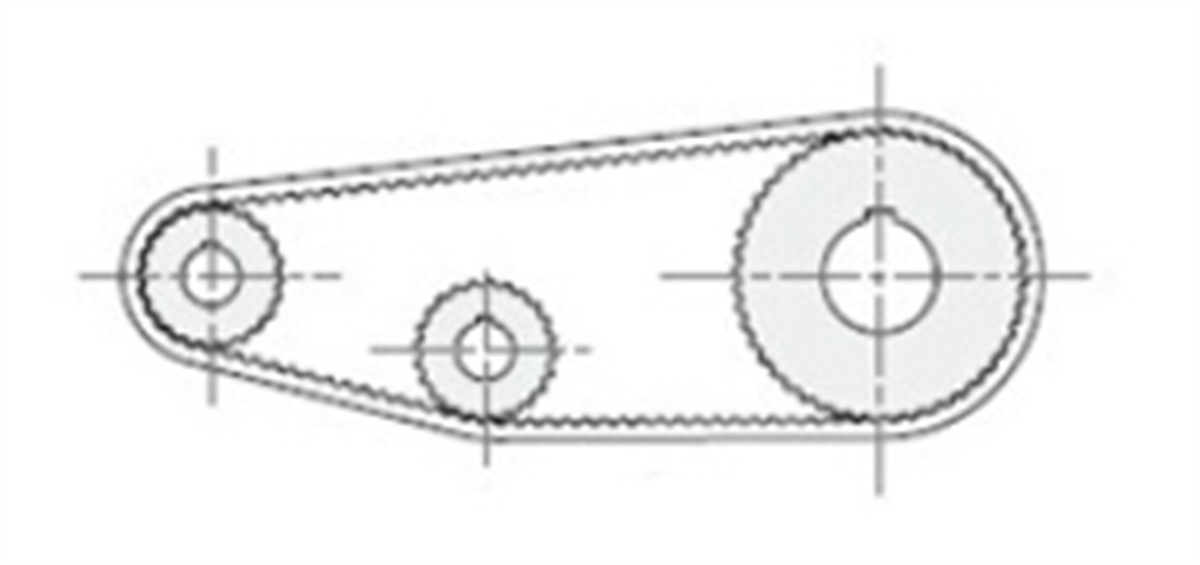

1、当张紧轮布置在同步带内侧时，显然张紧轮必需是一个具有相同节距的同步带轮，且普通要安装在同步带的松边侧。

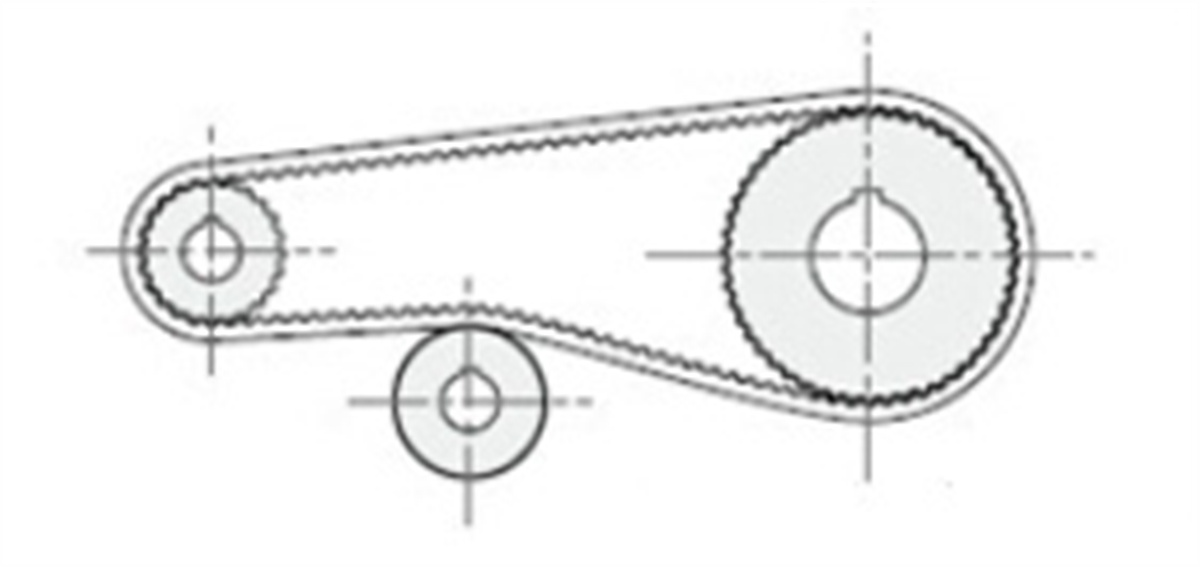

2、当张紧轮布置在同步带外侧时，由于同步带外侧通常为光面，所以这时张紧轮不需要带齿，只需求一个能够恣意转动的平带轮即可，其直径必需大于最少许用齿数的同步带轮直径，且安装在同步带的松边侧。
